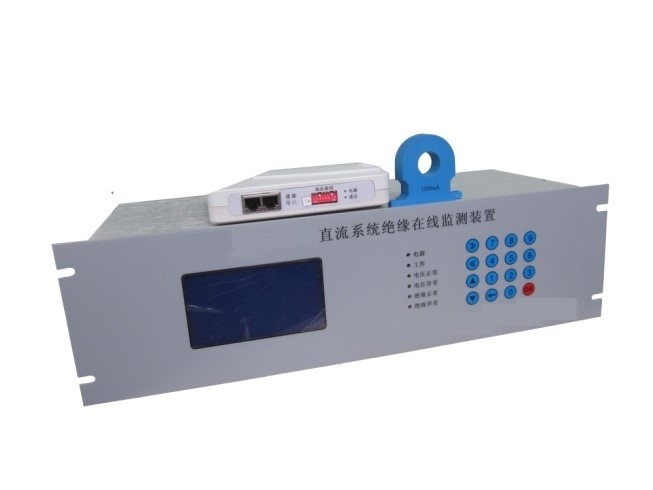

我公司自主设计研发的直流系统绝缘在线监测装置采用直流漏电流监测原理，可实时监控系统电压并告警，实时监控系统绝缘并告警，实时接地回路检测，系统环路检测诊断，回路绝缘分级预警，接地历史记录分析，实现了对直流系统中各种接地故障的及时告警及准确选线。
主要功能特点：
-
实时监控系统母线对地电压，包括系统电压，正对地电压，负对地电压并实时显示。
-
实时监控系统母线对地阻抗，包括正对地电阻，负对地电阻并实时显示。
-
当直流系统发生故障，系统电压偏高或者偏低超过预设整定值时，主机液晶屏显示告警信息，电压越限指示灯和蜂鸣器同时告警。正负对地电压不再平衡并超过预设整定值时，主机液晶屏显示告警信息，系统接地指示灯和蜂鸣器同时告警。
-
纯直流设计，采用直流传感器直接检测回路漏电流，不注入任何信号，不对直流系统的运行造成成任何影响。传感器分辨度达到0.1mA，精度高于0.1%。
-
历史记录接地记录数最大保存1000条，系统接地记录将自动保存在EEPROM中以供查阅。该记录包括了接地的日期时间，接地阻抗，接地回路等信息并可掉电后保存。
-
巡航式人机界面，积木式菜单，操作简洁，功能强大。多组LED系统状态显示，通信状态显示，RS485通信接口。
主要技术参数：
-
可监测对地绝缘阻抗值范围：接地阻抗：0 － 50K
-
绝缘降低：51－500K
-
抗直流系统分布电容干扰：大于10000uF
-
适用直流系统电压等级：220V，110V，48V，24V或用户提出其它电压等级
-
可监测直流回路数：500路
-
主机接入直流系统对地阻抗值：大于 1000 K
-
电压监测误差：小于 0.5%
-
对地绝缘告警：带YX输出接点
-
系统电压低越限告警：198V（带YX输出接点）
-
系统电压高越限告警：242V（带YX输出接点）
-
标准RS232/RS485/RS422接口
-
与综合自动化系统、调度自动化系统接口。
-
工作环境温度：-30℃—+50℃。相对湿度：≤96%
-
直流电压允许纹波电压系数 2%
